Transducer chasmhóiminte imoibriúcháin le haghaidh calabrú eochair chasmhóiminte

Samhail: dst -01

Is comhpháirteanna criticiúla iad braiteoirí chasmhóiminte imoibriúcháin i gcórais chalabraithe eochair chasmhóiminte, ag soláthar tomhais bheacht ar chasmhóimint feidhmithe agus ag cúiteamh fórsaí imoibriúcháin.

1. Ról i gcórais chalabraithe

Transducer chasmhóiminte imoibriúcháin a chomhtháthú le córais chalabraithe ina bhfuil rialuithe mótair stepper, braiteoirí chasmhóiminte, agus ionchódóirí le baint amachoibríocht láimhe láimhe, uathoibríoch, nó leictreonach láimhe

Cumasaíonn siad an dá rudlúb oscailte agus rialú lúb dúnta, cruinneas calabraithe a chinntiú trí aiseolas fíor-ama

2. Gnéithe teicniúla criticiúla

Tacaíocht TEDS (IEEE1451.4): Paraiméadair aitheantais braiteora agus calabraithe a uathoibriú, ag laghdú earráidí thus

Tógáil láidir:

Cruach dhosmálta le haghaidh friotaíochta creimthe i dtimpeallachtaí tionsclaíocha

Cóimhiotal alúmanaim d’iarratais éadroma

Cosaint ró -ualaigh: ró -ualach sábháilte 150% a sheasamh agus ró -ualach deiridh 300%

Athléimneacht comhshaoil: IP 65- aonaid rátáilte, cuir in aghaidh deannaigh\/uisce isteach

3. Comhtháthú i sreafaí oibre calabraithe

Misteáin.

Próiseáil chomharthaí: Éilíonn sé comhoiriúnacht le:

Ciorcaid minicíochta ceathrúna le haghaidh laghdú torainn

Cáblaí sciatha (m.sh., polúireatán\/pvc-sciered) le haghaidh tomhais bheachta torainn íseal

Cúiteamh teochta: Criticiúil le haghaidh sruth i gcoinníollacha athraitheacha saotharlainne\/allamuigh

◆ Toisí:

◆ Gnéithe agus feidhmchláir

Braiteoir chasmhóiminte imoibriúcháin do chalabrú eochair chasmhóiminte,Aschur 5 ~ comhartha minicíochta 15kHz nó comhartha reatha 4 ~ 20mA, atá oiriúnach do tharchur fad-achair.

Tá an ghné beag ó thaobh méide de, éasca le húsáid agus suiteáil, cumas frith-chur isteach comhartha láidir.

Is cineál neamhtheagmhála é an táirge, gan aon chaitheamh, an luas is airde de 8000rpm, atá oiriúnach do choinníollacha uainíochta ardluais fadtéarmacha.

Is táirge nua é a d'fhorbair ár gcuideachta ar bhonn theicneolaíocht speisialta an Droichid Strain, atá oiriúnach do gach cineál ócáidí tomhais chasmhóiminte le méid beag agus luas ard.

◆ Tparaiméadar echnical

Paraiméadar	Sonraíochtaí Sonraíochtaí
Capcity range	3,5,10,20,30,50,100nm (roghnach)
Voltas soláthair cumhachta	± 15V DC (aschur comhartha minicíochta), 24V DC (aschur voltais nó comhartha comhartha reatha)
Comhartha chasmhóiminte	5 ~ 15khz (aimplitiúid 12v, 0. 0.
RAnge luasanna	{0 ~ 1000,3000,6000,8000 rpm
Cruinneas	±0.25%, ±0.5%
Cobhsaíocht bliana	{0. 25% \/ bliain
Friotaíocht inslithe	Níos mó ná nó cothrom le 2000mΩ (100VDC)
Teocht chomhthimpeallach	{-20 ~ 60 Céim
Taiseachas coibhneasta	{0-90%rh
Cumas ró -ualaigh	150%
Freagra minicíochta	1ms

Gabhálais roghnacha

	Méadar chasmhóiminte, táscaire Accessories: Uirlisí Suiteála Taispeáint Luach Torque Amháin Cábla; Cábla braiteora chasmhóiminte Roghnach: Tacaíocht Rs232
	Luasmhéadar Accessories: Uirlisí Suiteála Taispeántas luacha luais amháin Cábla: cábla braiteora chasmhóiminte Roghnach: RS232.

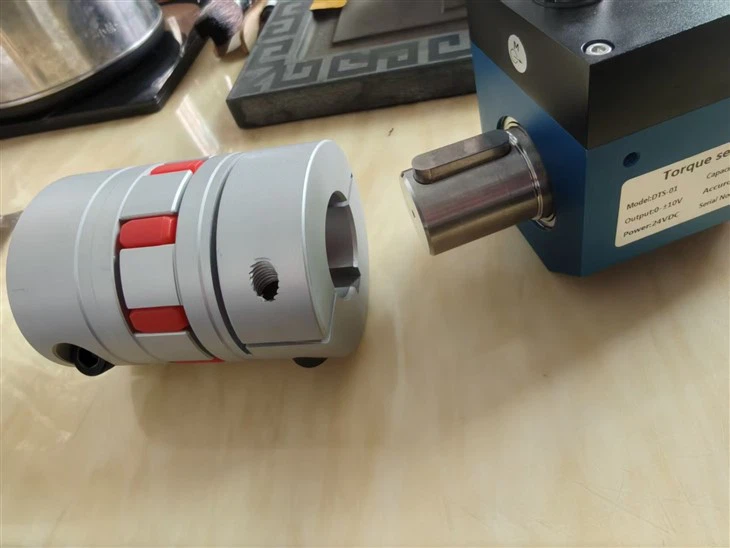

	Cúpláin Alúmanam le haghaidh acmhainn bheag Cruach cóimhiotail le haghaidh cumas meánach Cruach dhosmálta le haghaidh cumas mór
	Bogearraí ríomhaire 1, Tacú le taispeáint sonraí, stóráil, íoslódáil. 2, a bhí in ann sonraí a thaispeáint chasmhóiminte, luais agus tomhaltais cumhachta má thacaíonn an méadar atá ceangailte leis na feidhmeanna sin.
	Tarchuradóirí: Chun aschur MV\/ V a thiontú go haschur analógach, cosúil le {0-5 v\/ 0-10 v\/ {4-20 ma
