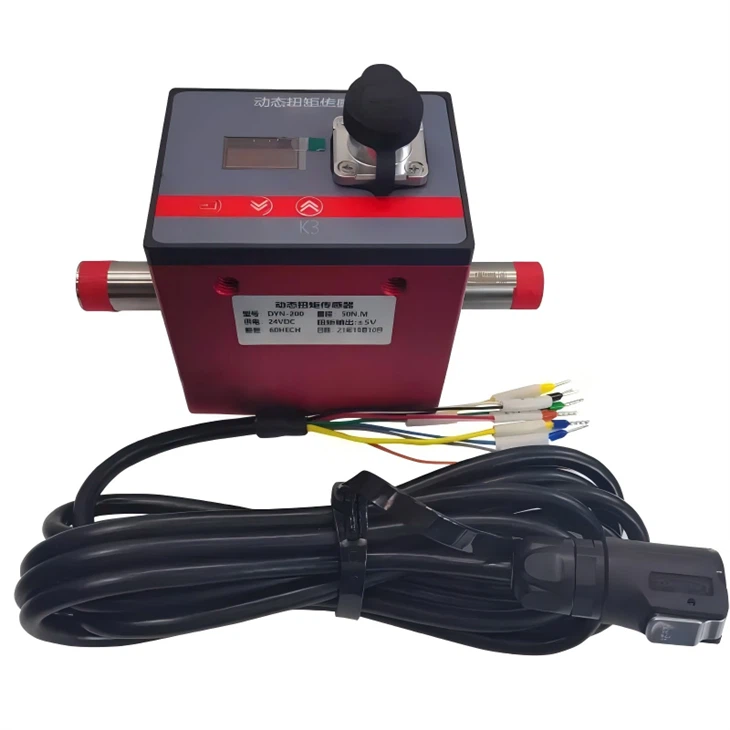

Trasduchtóir Casmhóiminte Rothlaithe Ardluais I-líne Braiteoir Casmhóiminte 5Nm
Múnla: DTS-03D
Ainm eile: Trasduchtóir chasmhóiminte ar líne
◆ Gnéithe agus Iarratais
Is táirge nua é braiteoir chasmhóiminte beag a d'fhorbair ár gcuideachta ar bhonn na teicneolaíochta speisialta droichead brú, atá oiriúnach do gach cineál ócáidí tomhais chasmhóiminte le toirt beag agus ardluais.
Aschur an táirge comhartha minicíochta 5~15kHz nó 4~20mA comhartha reatha, oiriúnach le haghaidh tarchur achair fhada.
Tá an táirge seo beag i méid, éasca le húsáid agus a shuiteáil, cumas láidir frith-idirghabhála comhartha
Is cineál neamhtheagmhála é an táirge, níl aon chaitheamh ann, an luas is airde de 8000-18000 RPM, oiriúnach do choinníollacha rothlaithe ardluais fadtéarmacha
◆ Toisí:
Feidhmchláir:
Is gléas tomhais cruinn é braiteoir chasmhóiminte dinimiciúla sraith DTS-03 le haghaidh chasmhóiminte agus tomhaltas cumhachta meicniúla. Den chuid is mó i bhfeidhm i
1.1 Leictreamótair, mótair innill, inneall dócháin inmheánaigh agus trealamh rothlach eile.
1.2 Fan, caidéal uisce, eochair chasmhóiminte
1.3 Traein, gluaisteán soghluaiste, tarracóir, eitleán, long, meaisín mianadóireachta
1.4 Córas athchúrsála uisce
1.5 Viscometer
1.6 Tionscal próisis
1.7 Calabrú Sreanga Chasmhóiminte
◆ Tparaiméadar eitniciúil
|
Innéacs |
Sonraíochtaí paraiméadar |
|
Raon(NM) |
0.1-5 |
|
Voltas Soláthair Cumhachta |
± 15V DC (aschur comhartha minicíochta), 24V DC (voltas nó aschur comhartha reatha) |
|
Comhartha chasmhóiminte |
5~15Khz (aimplitiúid 12V, 0.0.10kHz), 4~20mA, 1~5V, 0-10V RS485,RS232(roghnach) |
|
Comhartha Luais |
30Khz, 4-20mA, 0-10VDC |
|
Raon luasanna |
0~1000,3000,6000,8000 15000,18000rpm |
|
Acruinneas |
±0.25% |
|
Cobhsaíocht bliana |
0.25% / bliain |
|
friotaíocht inslithe |
Níos mó ná nó cothrom le 2000MΩ(100VDC) |
|
teocht chomhthimpeallach |
-20~60 céim |
|
taiseachas coibhneasta |
0-90% RH |
|
acmhainn ró-ualaithe |
150% |
|
freagra minicíochta |
1ms |
|
Taispeáint Féin |
Roghnach |
Ceangal Sreang
|
Nasc Leictreach Cábla 8-bioráin (comhartha aschuir agus cumarsáid ar aon dul) |
|||||
|
Soláthar Cumhachta |
Bioráin 5 |
Dearg |
Cumhacht Vin + |
||
|
Bioráin 6 |
Dubh |
Cumhacht Vin - |
|||
|
Comhartha |
Pulse / sruth / voltas |
Difríocht Pulse |
|||
|
Bioráin 3 |
Glas |
chasmhóiminte |
chasmhóiminte A+ |
||
|
Bioráin 4 |
Buí |
Rothlaigh Luas |
Luas B+ |
||
|
Bioráin 1 |
Bán |
Comhartha-(GND) |
Casmhóiminte A- |
||
|
Bioráin 2 |
Gorm |
Neamh |
Luas B- |
||
|
Cumarsáid |
RS 485 |
RS232 |
FÉIDIR |
||
|
Bioráin 7 |
Donn |
A+ |
TxD |
H+ |
|
|
Bioráin 8 |
Liath |
B- |
RxD |
L- |
|
|
Caithfidh an comhartha- (foirceann choitianta) GND bán a úsáid, ní féidir leis an soláthar cumhachta ionchuir a úsáid- |
|||||
|
Níl Vin{0}} cothrom le GND, tá difríocht voltais ann |
|||||
Accessories Roghnach
 |
Méadar chasmhóiminte, táscaire Accessories: uirlisí suiteála Taispeántas luach chasmhóiminte amháin Cábla; Cábla braiteoir chasmhóiminte Roghnach: Tacaíocht RS232 |
 |
Méadar luais Accessories: uirlisí suiteála Taispeántas luach luais amháin Cábla: Cábla braiteoir chasmhóiminte Roghnach: RS232. |
 |
Cúplála Alúmanam le haghaidh cumas beag Cruach cóimhiotail le haghaidh cumas meánach Cruach dhosmálta le haghaidh cumas mór |
 |
Bogearraí PC 1, Taispeáin sonraí tacaíochta, stóráil, íoslódáil. 2, In ann sonraí tomhaltais chasmhóiminte, luas agus cumhachta a thaispeáint má thacaíonn an méadar atá ceangailte leis na feidhmeanna sin. |
 |
Tarchuradóirí: Chun aschur mv/v a thiontú go aschur analógach, amhail 0-5V / 0-10V / 4-20mA |
